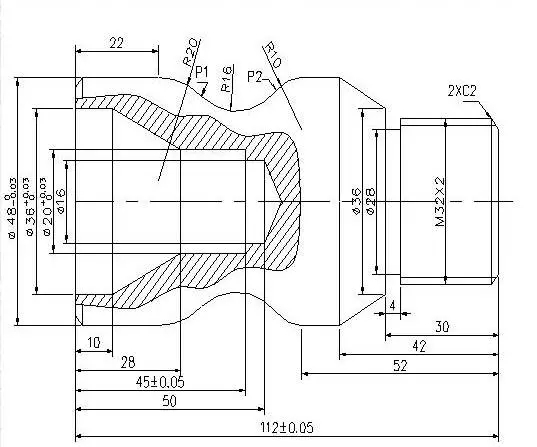

一、圖紙分析

（1）加工內容：此零件加工包括車端面，外圓，倒角，圓弧，螺紋，槽等。

（2）工件坐標系：該零件加工需調頭，從圖紙上尺寸標注分析應設置2個坐標系，2個工件零點均定于裝夾后的右端面（精加工面）

裝夾ф50外圓，平端面，對刀，設置第1個工件原點。此端面做精加工面，以后不再加工。

調頭裝夾ф48外圓，平端面，測量總長度，設置第2個工件原點（設在精加工端面上）

（3）換刀點：（120，200）

（4）公差處理：尺寸公差取中值。

二、刀具確定

T0202——外輪廓精加工：刀尖圓弧半徑0.8mm,切深0.5mm，主軸轉速1500r/min,進給速度80mm/min；

T0303——切槽：刀寬4mm，主軸轉速450r/min,進給速度20mm/min；

T0404——加工螺紋：刀尖角60°，主軸轉速400r/min,進給速度2mm/r（螺距）；

T0505——鉆孔：鉆頭直徑16mm，主軸轉速450r/min；

T0606——內輪廓粗加工：刀尖圓弧半徑0.8mm,切深1mm，主軸轉速500r/min,進給速度100mm/min；

T0707——內輪廓精加工：刀尖圓弧半徑0.8mm，切深0.4mm，主軸轉速800r/min,進給速度60mm/min。

三、工藝處理

（1）工步和走刀路線的確定：

裝夾ф50外圓表面，探出65mm,粗加工零件左側外輪廓：2×45°倒角，ф48外圓，R20，R16，R10圓弧；

精加工上述輪廓；

手工鉆孔，孔深至尺寸要求；

粗加工孔內輪廓；

精加工孔內輪廓；

調頭裝夾ф48外圓，粗加工零件右側外輪廓：2×45°倒角，螺紋外圓，ф36端面，錐面，ф48外圓到圓弧面；

精加工上述輪廓；

切槽；

螺紋加工。

（2）刀具的選擇和切削用量的確定

四、數值計算

未知點坐標計算：

P1(40.7,-33.52),P2(42.95,-53.36)

螺紋尺寸計算：螺紋外圓＝32-0.2=31.8

五、編程

設經對刀后刀尖點位于（120，200），加工前各把刀已經完成對刀。裝夾ф50外圓，探出65mm，手動平端面。
